Hobo: Baugruppe 1 (Stromversorgung)
Start | Inventur | BG1 | BG2 | BG3 | BG4 | BG5 | BG6 | BG7 | BG8 | BG9 | BG10 | BG11 | BG12 | BG13 | BG14 | BG15
Samstag, 11.12.2010, abends
Zum Aufwärmen am Start eine sehr einfache Baugruppe: die Stromversorgung. Sie stellt 5V, 6V und 8V für die anderen Baugruppen bereit.
- Gut: in der Bauanleitung ist ein Abbild der Hauptplatine mit Koordinaten. Das erleichtert das Auffinden der Bauteile sehr.
- Besser: dieses Koordinaten-Bestückungsbild wird auf jeder Seite wiederholt. Da muss man beim Bauen nicht wild herumblättern.
- Trick: in Abänderung zur Baumappe habe ich nach den 90° Steckverbindern sofort die Sockelleisten abgeschnitten. Und diese, noch vor dem Löten, auf die Steckverbinder gesteckt. So fällt das korrekte (ebene) Einlöter der Stiftleiste viel leichter.

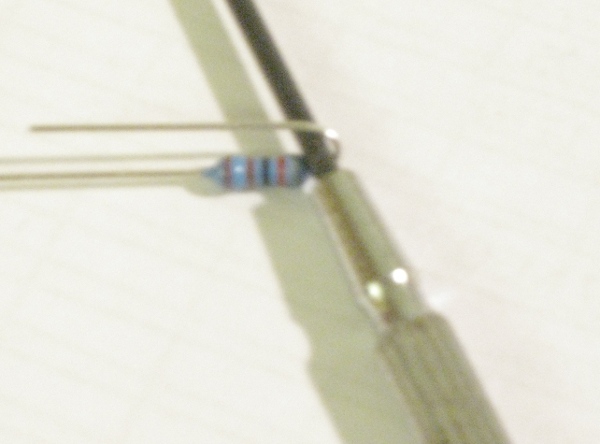

- Trick: auf Seite 22 der Baumappe sieht man, wie der Draht bei einem
stehend aufgebauten Widerstand verlaufen kann. Ich habe einen sehr
kleinen Uhrmacherschraubendreher genommen und den Draht darum
gebogen. Dadurch sehen die stehend montierten Widerstände / Dioden
identisch und schön aus. Was die HF dazu sagt? Keine Ahnung :-)

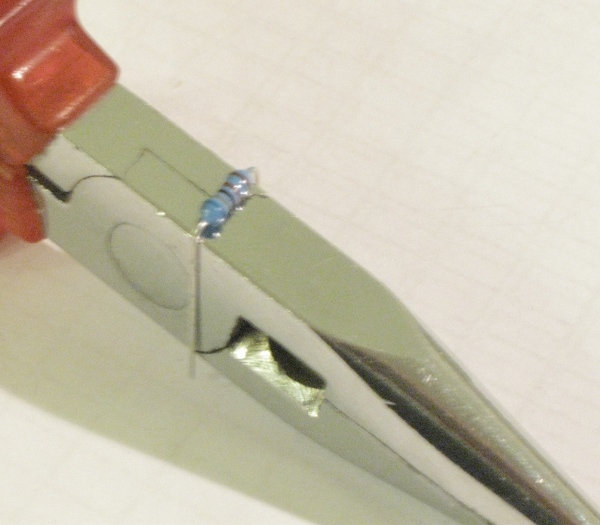

- Trick: eigentlich wollte ich mir irgendwann eine Biegeleiste für die
plane Montage von Widerständen kaufen. Kam aber nicht dazu. Doch
meine Flachzange tut's auch. Das ist exakt das Rastermaß für die
liegenden Widerstände!

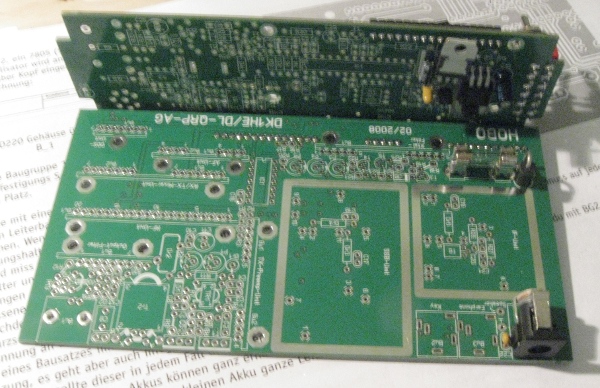

Zum Schluss die visuelle Kontrolle und der Funktionstest (Stromaufnahme, Spannungen überprüfen.
Alles funktioniert auf Anhieb. :-)
Weiter geht's mit Hobo: Baugruppe 2 (Steuerung).
